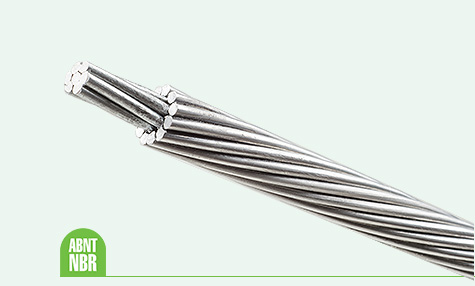

Os cabos de alumínio nu extra forte são formados por uma ou mais coroas de fios de alimínio liga 1350 – H 19, encordoados concentricamente sobre uma alma de aço.
São utilizados em linhas de transmissão aéreas e também em linhas de distribuição primárias e secundárias que requer reforço mecânico.
7270 – Cabos de Alumínio nu com alma de aço zincado para linhas aéreas - Especificação.
6756 – Fios de Aço zincados para alma de cabos de alumínio e alumínio – liga.
DADOS CONSTRUTIVOS
| Denominação | Bitola | Formação nº de fios x diâmetro (mm) |
Diâmetro nominal (mm) | Peso nominal Kg/Km | |||||
| AWG/MCM | Al (mm²) | Alumínio | Aço | Aço | Total | Alumínio | Aço | Total | |
| PETREL | 101,8 | 40,54 | 12 x 2,34 | 7 x 2,34 | 7,02 | 11,7 | 142,9 | 234,9 | 377,8 |
| MINORCA | 110,8 | 56,16 | 12 X 2,44 | 7 X 2,44 | 7,32 | 12,21 | 155,6 | 255,9 | 411,5 |
| LEGHORN | 134,6 | 68,20 | 12 X 2,69 | 7 X 2,69 | 8,07 | 13,45 | 188,9 | 310,7 | 499,7 |
| GUINEA | 159,0 | 80,58 | 12 X 2,92 | 7 X 2,92 | 8,77 | 14,62 | 223,3 | 367,2 | 590,4 |
| DOTTEREL | 176,9 | 89,64 | 12 X 3,08 | 7 X 3,08 | 9,25 | 15,42 | 248,4 | 408,4 | 656,8 |
| DORKING | 190,8 | 96,69 | 12 X 3,20 | 7 X 3,20 | 9,61 | 16,02 | 267,9 | 440,6 | 708,5 |
| AUK | 203,0 | 102,86 | 8 X 4,05 | 7 X 2,25 | 6,74 | 14,84 | 285,0 | 217,0 | 502,0 |
| COCHIN | 211,3 | 107,10 | 12 X 3,37 | 7 X 3,37 | 10,11 | 16,86 | 296,7 | 488,0 | 784,7 |
DADOS TÉCNICOS
| Denominação | Bitola AWG/MCM | Carga de ruptura (Kgf) | Resistência elétrica máxima (ohm/km) CC 20ºC |
Raio médio geométrico (m) | Reatância | Ampacidade (A) | |||
| Indutiva (ohm/km) | Capacitiva (ohm/km) | ||||||||
| Classe A | Classe B | ||||||||
| PETREL | 101,8 | 4709 | 4503 | 0,5613 | 0,00449 | 0,4077 | 0,2454 | 240 | |
| MINORCA | 110,8 | 5128 | 4904 | 0,5163 | 0,00469 | 0,4044 | 0,2434 | 250 | |
| LEGHORN | 134,6 | 6164 | 5909 | 0,4248 | 0,00516 | 0,3971 | 0,2388 | 275 | |
| GUINEA | 159,0 | 7256 | 6954 | 0,3605 | 0,00561 | 0,3908 | 0,2348 | 300 | |
| DOTTEREL | 176,9 | 7865 | 7502 | 0,3240 | 0,00592 | 0,3868 | 0,2322 | 310 | |
| DORKING | 190,8 | 8484 | 8092 | 0,3002 | 0,00615 | 0,384 | 0,2304 | 325 | |
| COCHIN | 211,3 | 9397 | 8963 | 0,2707 | 0,00647 | 0,3801 | 0,228 | 340 | |
