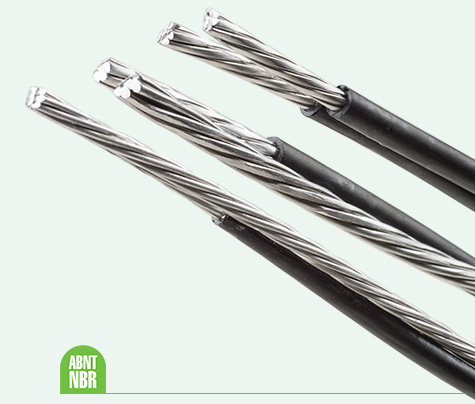

Os Cabos multiplex Copperfio são formados pela reunião de 1, 2 ou 3 condutores fase em torno de um condutor neutro, e são utilizados em circuitos de alimentação e/ou distribuição de energia elétrica em tensões de até 1.000 V entre fases, ou 600 V entre fase e neutro.
Os condutores fase dos cabos multiplex Copperfio são identificados através de gravação sobre a isolação com tinta indelével ou isolados nas cores pretas, vermelha e cinza. Nos cabos multiplex Copperfio com neutro isolado a identificação deste é feita na cor azul claro.
8182 – Cabos de potência multiplexados autos sustentados com isolação extrudada de Polietileno Termoplástico (PE) ou Polietileno Termo fixo (XLPE), para tensões até 0,6/1kV.
Duplex Neutro Nu
Formação Seção nominal |
Condutor fase |
Condutor neutro |
Massa aproximada (kg/km) |
||||
Nº Mínimo de fios |
Diâmetro Mínimo do Condutor (mm) |
Espessura de Isolação (mm) |
Tipo |
Nº Mínimo de fios |
Diâmetro Mínimo do Condutor (mm) |
||
| 1x1x10+10 | 7 | 4,05 | 1,20 | CA | 7 | 4,08 | 79 |
| 1x1x16+16 | 7 | 4,60 | 1,20 | CA | 7 | 5,10 | 112 |
| 1x1x25+25 | 7 | 5,90 | 1,40 | CA | 7 | 6,18 | 168 |
| 1x1x35+35 | 7 | 7,00 | 1,60 | CA/CAL | 7 | 7,50 | 235 |
| 1x1x50+50 | 7 | 8,00 | 1,60 | CA/CAL | 7 | 9,00 | 313 |
Duplex Neutro Isolado
Formação Seção nominal |
Condutor fase |
Condutor neutro |
Massa aproximada (kg/km) |
|||||
Nº Mínimo de fios |
Diâmetro Mínimo do Condutor (mm) |
Espessura de Isolação (mm) |
Tipo |
Nº Mínimo de fios |
Diâmetro Mínimo do Condutor (mm) |
Espessura de Isolação (mm) |
||
| 1x1x10+10 | 7 | 4,05 | 1,20 | CA | 7 | 4,08 | 1,20 | 103 |
| 1x1x16+16 | 7 | 4,60 | 1,20 | CA | 7 | 5,10 | 1,20 | 137 |
| 1x1x25+25 | 7 | 5,90 | 1,40 | CA | 7 | 6,18 | 1,40 | 201 |
| 1x1x35+35 | 7 | 7,00 | 1,60 | CA/CAL | 7 | 7,50 | 1,60 | 281 |
| 1x1x50+50 | 7 | 8,00 | 1,60 | CA/CAL | 7 | 9,00 | 1,60 | 366 |
