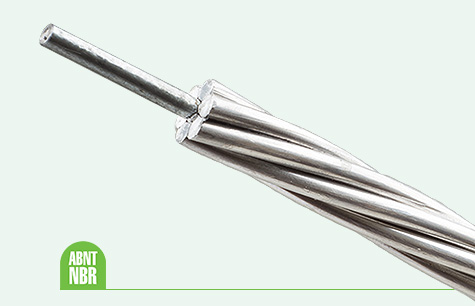

ACRS – Aluminium Conductor Steel Reinforced
Os Cabos de Alumínio num com alma de aço – CAA se destinam a transmissão de energia elétrica onde se requer uma maior resistência mecânica.
São constituídos por um núcleo de aço galvanizado, denominado alma de aço, e sobre ele fios de alumínio liga 1350, têmpera H 19, encordoados de forma concêntrica.
A alma de aço pode ser constituída por um ou mais fios de aço e a galvanização pode ser classe A, B ou C.
5118 – Fios de Alumínio 1350 nus, de seção circular, para fins elétricos.
6756 - Fios de aço zincados para alma de cabos de alumínio e alumínio-liga
7270 - Cabos de alumínio nus com alma de aço zincado para linhas aéreas.
| Denominação | Bitola | Formação nº de fios x diâmetro (mm) |
Diâmetro Nominal (mm) | Peso Nominal (Kg/Km) | |||||
| AWG/MCM | Al (mm²) | Alumínio | Aço | Aço | Total | Alumínio | Aço | Total | |
| SWAN | 4 | 21,14 | 6 X 2,12 | 1 X 2,12 | 2,12 | 6,35 | 58 | 27,4 | 85,4 |
| SPARROW | 2 | 33,64 | 6 X 2,67 | 1 X 2,67 | 2,67 | 8,02 | 92,3 | 43,6 | 135,9 |
| RAVEN | 1/0 | 53,55 | 6 X 3,37 | 1 X 3,37 | 3,37 | 10,11 | 146,9 | 69,4 | 216,4 |
| QUAIL | 2/0 | 67,40 | 6 X 3,79 | 1 X 3,78 | 3,78 | 11,35 | 184,9 | 87,4 | 272,3 |
| PIGEON | 3/0 | 85,00 | 6 X 4,25 | 1 X 4,25 | 4,25 | 12,74 | 233,2 | 110,2 | 343,4 |
| PENGUIN | 4/0 | 107,22 | 6 X 4,77 | 1 X 4,77 | 4,77 | 14,31 | 294,2 | 139,0 | 433,2 |
| PARTRIDGE | 266,8 | 135,19 | 26 X 2,57 | 7 X 2,00 | 6,01 | 16,30 | 374,6 | 172,1 | 546,7 |
| OSTRICH | 300,0 | 151,97 | 26 X 2,73 | 7 X 2,12 | 6,36 | 17,28 | 421,0 | 193,2 | 614,2 |
| MERLIN | 336,4 | 170,42 | 18 X 3,47 | 1 X 3,47 | 3,47 | 17,36 | 469,9 | 73,7 | 543,5 |
| LINNET | 336,4 | 170,32 | 26 X 2,89 | 7 X 2,25 | 6,74 | 18,29 | 471,9 | 216,4 | 688,3 |
| ORIOLE | 336,4 | 170,50 | 30 X 2,69 | 7 X 2,69 | 8,07 | 18,83 | 473,5 | 310,7 | 784,3 |
| IBIS | 397,5 | 201,21 | 26 X 3,14 | 7 X 2,44 | 7,32 | 19,88 | 557,5 | 255,9 | 813,3 |
| HAWK | 477,0 | 241,51 | 26 X 3,44 | 7 X 2,68 | 8,03 | 21,78 | 669,1 | 307,3 | 976,4 |
| GROSBEAK | 636,0 | 322,33 | 26 X 3,97 | 7 X 3,09 | 9,27 | 25,16 | 893 | 409,8 | 1302,8 |
| DRAKE | 795,0 | 402,92 | 26 X 4,44 | 7 X 3,45 | 10,36 | 28,13 | 1116,3 | 512,3 | 1628,6 |
