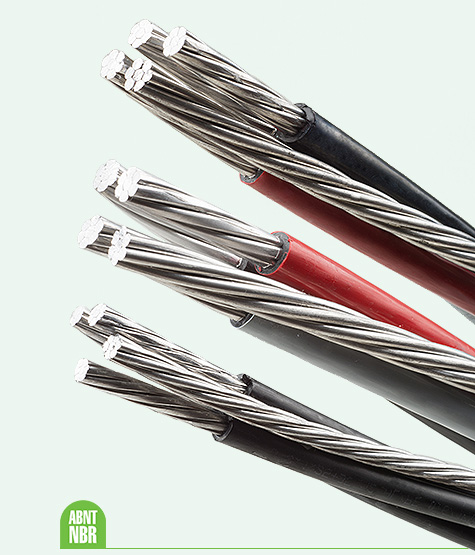

Os Cabos multiplex Copperfio são formados pela reunião de 1, 2 ou 3 condutores fase em torno de um condutor neutro, e são utilizados em circuitos de alimentação e/ou distribuição de energia elétrica em tensões de até 1.000 V entre fases, ou 600 V entre fase e neutro.
Os condutores fase dos cabos multiplex Copperfio são identificados através de gravação sobre a isolação com tinta indelével ou isolados nas cores pretas, vermelha e cinza. Nos cabos multiplex Copperfio com neutro isolado a identificação deste é feita na cor azul claro.
8182 – Cabos de potência multiplexados autossustentados com isolação extrudada de PE ou XLPE, para tensões até 0,6/1 kV- Requisitos de desempenho.
Quadruplex Neutro Nu
Formação Seção nominal |
Condutor fase |
Condutor neutro |
Massa aproximada (kg/km) |
||||
Nº Mínimo de fios |
Diâmetro Mínimo do Condutor (mm) |
Espessura de Isolação (mm) |
Tipo |
Nº Mínimo de fios |
Diâmetro Mínimo do Condutor (mm) |
||
| 3x1x10+10 | 7 | 4,05 | 1,20 | CA | 7 | 4,08 | 183 |
| 3x1x16+16 | 7 | 4,60 | 1,20 | CA | 7 | 5,10 | 250 |
| 3x1x25+25 | 7 | 5,90 | 1,40 | CA | 7 | 6,18 | 368 |
| 3x1x35+35 | 7 | 7,00 | 1,60 | CA/CAL | 7 | 7,50 | 515 |
| 3x1x50+50 | 7 | 8,00 | 1,60 | CA/CAL | 7 | 9,00 | 669 |
| 3x1x70+70 | 12 | 9,50 | 1,80 | CAL | 7 | 10,35 | 931 |
| 3x1x95+70 | 15 | 11,40 | 2,00 | CAL | 7 | 10,35 | 1232 |
| 3x1x120+70 | 15 | 12,80 | 2,00 | CAL | 7 | 10,35 | 1449 |
Quadruplex Neutro Isolado
Formação Seção nominal |
Condutor fase |
Condutor neutro |
Massa aproximada (kg/km) |
|||||
Nº Mínimo de fios |
Diâmetro Mínimo do Condutor (mm) |
Espessura de Isolação (mm) |
Tipo |
Nº Mínimo de fios |
Diâmetro Mínimo do Condutor (mm) |
Espessura de Isolação (mm) |
||
| 3x1x10+10 | 7 | 4,05 | 1,20 | CA | 7 | 4,08 | 1,20 | 208 |
| 3x1x16+16 | 7 | 4,60 | 1,20 | CA | 7 | 5,10 | 1,20 | 274 |
| 3x1x25+25 | 7 | 5,90 | 1,40 | CA | 7 | 6,18 | 1,40 | 402 |
| 3x1x35+35 | 7 | 7,00 | 1,60 | CA/CAL | 7 | 7,50 | 1,60 | 562 |
| 3x1x50+50 | 7 | 8,00 | 1,60 | CA/CAL | 7 | 9,00 | 1,60 | 732 |
| 3x1x70+70 | 12 | 9,50 | 1,80 | CAL | 7 | 10,35 | 1,80 | 990 |
| 3x1x95+70 | 15 | 11,40 | 2,00 | CAL | 7 | 10,35 | 2,00 | 1340 |
| 3x1x120+70 | 15 | 12,80 | 2,00 | CAL | 7 | 10,35 | 2,00 | 1546 |
